Hoe een gedraaid paar krimpen?Er zijn verschillende manieren om een ​​computer aan te sluitenop het internet, maar een van de meest voorkomende is de Ethernet-technologie, een verbinding via een netwerkkabel (twisted pair). Om de kabel op de netwerkkaart aan te sluiten, wordt een speciale connector gebruikt - RJ-45. Hoe een twisted pair connector RJ-45 krimpen?



Laten we eerst eens kijken wat er iseen gedraaid paar. Deze communicatiekabel bestaat uit een of meer paren geïsoleerde geleiders. De geleiders zijn ineengedraaid en bedekt met een plastic omhulsel. De netwerkkabel die wordt gebruikt om verbinding te maken met internet bestaat uit vier paren geleiders.



Voordat u het gedraaide paar comprimeert, moet u beslissen voor welke doeleinden u het gaat gebruiken. Er zijn twee hoofdsoorten krimpen twisted-pair connector:



  • directe link - voor het aansluiten van een computer en een switch / hub / router

  • verknoping (cross-over) - om twee computers met elkaar te verbinden

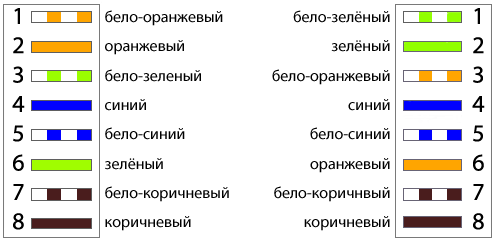

Met een rechte schakel worden beide uiteinden van het gedraaide paar in één patroon gekrompen, met de dwarsverbinding in verschillende richtingen. Meestal wanneer gedraaid paar voor een rechte lijn geleiders gedraaid paar zijn gerangschikt in de volgende volgorde:



  • wit / oranje / oranje / wit / groen / blauw / wit / blauw / groen / wit / bruin / bruin

bij crossover link het ene uiteinde van het gedraaide paar wordt gecomprimeerd door het vorige schema en het andere uiteinde door het andere:



  • wit / groen / groen / wit / oranje / blauw / wit / blauw / oranje / wit / bruin / bruin


Hoe een gedraaid paar krimpen?

In principe kunnen moderne netwerkkaarten een "begrijpen" en een directe link vormen bij het verbinden van twee computers, maar het is beter om veilig te zijn.



Dus hoe kun je een verwrongen paar thuis krimpen? Hiervoor hebt u de kabel zelf, verschillende RJ-45-connectoren en een speciaal gereedschap nodig krimptang (crimper, crimper).



Krimptang bestaat uit drie werkgebieden, die elk hun eigen functies hebben. Het handvat bevindt zich mes voor het knippen van draden en sommige modellen hebben een uitsparing die is ontworpen om de buitenste isolatie van de ronde kabel te verwijderen. In het midden van de swage is er een special stopcontact, waarbij de connector ook is gekrompen. En in het bovenste gedeelte van de crimper is er een gebied dat helpt schil de buitenste isolatie gedraaid paar.



Dus om het gedraaide paar te comprimeren, moet je eerstmaak het uiteinde van de kabel voorzichtig af met het ingebouwde mes. Daarna moet ongeveer drie centimeter van de kabel van de isolatie met een speciaal mes worden schoongemaakt. In principe kunt u het vervangen door een gewoon mes of een gewone schaar.



Hierna moet u verdunnen, samenvoegen enlijnparen uitlijnen. Dan moet u de bedrading volgens de kleuren verdelen in overeenstemming met het gewenste schema en uitlijnen. Na het aantrekken van de uitgelijnde geleiders, is het noodzakelijk om hun uiteinden te knippen met behulp van een ingebouwd mes, waardoor ongeveer 1 cm geweven draden overblijven.



Hierna worden de uitgelijnde geleiders in deconnector RJ-45. De geleiders moeten het einde van de goten bereiken. Zorg ervoor dat de kabelmantel achter de vergrendeling komt, ontworpen is voor bevestiging en ook tot stilstand komt. Vervolgens moet u opnieuw controleren of de geleiders correct zijn ingedeeld in kleuren en de connector in het mondstuk steken totdat deze stopt. Hierna knijp je de krimptang totdat het kabelslot van de vork op zijn plaats klikt.



Maar het gebeurt dat je geen plooien hebt, maar comprimeerteen verdraaid paar, nou ja, gewoon slecht. Dan kunt u een dunne schroevendraaier gebruiken om het te krimpen. Deze methode is arbeidsintensiever en minder effectief, maar in een noodsituatie kan het nuttig zijn. Hoe een gedraaid paar samen te persen met een schroevendraaier?



Net als in het vorige geval, is het noodzakelijk om schoon te makenIsolatie, breid de geleiders uit met kleuren en steek ze in de connector. Hierna moeten de plastic connectorhouder en de contactscheuren worden gedumpt zodat ze niet over het oppervlak uitsteken. Druk hiervoor op het uiteinde van de schroevendraaier. Hierna moet je de schroevendraaier samen inzetten en uiteindelijk de contacten verdrinken, zodat de tanden in de isolatie komen. Je moet hard pushen, maar voorzichtig.



Controleer of je het verdraaide paar op de juiste manier hebt kunnen samendrukken, je kunt het gebruiken speciaal apparaat - tester. Hoewel in sommige gevallen zelfs een tester niet nodig is - een slecht werkend of niet werkend netwerk en zal aantonen dat de kabel slecht of verkeerd is gekrompen.
