Telescoop met eigen handen: foto, diagram, video

Hoe maak je een telescoop met je eigen handen Waarschijnlijk was iedereen in zijn leven op zijn minst een beetje geïnteresseerd in astronomie en wilde hij een hulpmiddel bij zich hebben waarmee we de raadsels van de sterrenhemel nader konden bekijken.

Nou, als je een verrekijker of een telescoop hebttrompet - zelfs bij dergelijke zwakke astronomische instrumenten kunt u de schoonheid van de sterrenhemel al bewonderen. Maar als je interesse in deze wetenschap sterk genoeg is, en de toegang tot het instrument helemaal niet is, of als de beschikbare tools je nieuwsgierigheid niet bevredigen, dan heb je nog steeds een krachtigere tool nodig - telescoop, wat thuis onafhankelijk kan worden gedaan. In dit artikel een stapsgewijze instructie met een foto en video over hoe je met je eigen handen een telescoop kunt maken.

Telescope fabrieksfabricage kost uis vrij duur, dus de aankoop is alleen geschikt als je op een amateur- of professioneel niveau aan astronomie wilt doen. Maar eerst, om de eerste kennis en vaardigheden te verwerven, en ten slotte om te begrijpen of astronomie echt van jou is, zou je moeten proberen een telescoop met je eigen handen te maken.

In veel kinderencyclopedieën en andere wetenschappelijke publicaties kun je een beschrijving vinden van de vervaardiging van de eenvoudigste telescoop. Met zo'n tool kun je het al zien kraters op de maan, de schijf van Jupiter en zijn vier metgezellen, de schijf en ringen van Saturnus, de sikkel van Venus, sommige groot en helder sterrenhopen en nevels, sterren, onzichtbaar voor het blote oog. Onmiddellijk moet worden opgemerkt dat een dergelijke telescoop niet kan pretenderen beeldkwaliteit af te beelden in vergelijking met telescopen van fabrieksfabricage als gevolg van het verschil in doel van de optica die moet worden gebruikt.

Het telescoopapparaat

Om te beginnen - een beetje theorie. De telescoop, zoals op de foto, bestaat uit twee optische knooppunten - lens en oculair. De lens verzamelt licht van objecten, van zijndiameter hangt direct af van de maximale vergroting van de telescoop en hoe zwakke objecten kunnen worden waargenomen. Het oculair verhoogt het beeld gevormd door de lens, gevolgd door het oog van de persoon in het optische circuit.

Er zijn verschillende soorten optische telescopen, twee van de meest voorkomende: refractor en reflector. De reflecterende lens wordt weergegeven door een spiegel, enrefractor - een lenzenstelsel. Thuis is het maken van een spiegel voor een reflector een moeizaam en nauwkeurig proces, wat niet iedereen kan doen. In tegenstelling tot een reflector, goedkoop lenzen voor een refractor zijn niet moeilijk te krijgen in een optiekzaak.

toenemen De telescoop is gelijk aan de verhouding Fob / Fock (Fob is de brandpuntsafstand van de lens, Foc is het oculair). Onze telescoop heeft een maximale vergroting van ongeveer 50x.

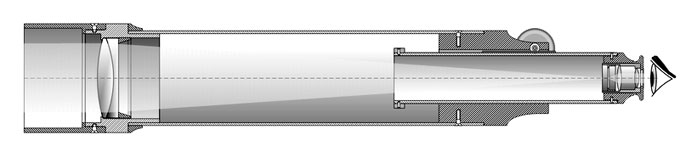

Regeling van een vuurvaste telescoop in de fabriek gemaakt

Om een lens te maken die je moet kopeneen lenslenszak met een vermogen van 1 dioptrie, overeenkomend met een brandpuntsafstand van 1 m. Dergelijke blanco's hebben typisch een diameter van ongeveer 70 mm. Helaas zijn lenzenvloeistof lenzen gemaakt in de vorm van meniscus, slecht geschikt voor een dergelijke toepassing, maar u kunt ermee stoppen. Als u een biconvexe lens met een lange focus hebt, wordt het aanbevolen om deze te gebruiken.

Oculair kan dienen als een gewoon vergrootglas (vergrootglas) met een kleine diameter van ongeveer 30 mm. Een goede optie kan ook een oculair van een microscoop zijn.

Als een huisvesting je kunt twee tubes dik papier gebruiken,een korte - ongeveer 20 cm (oculaire eenheid), de tweede ongeveer 1 m (het grootste deel van de buis). Een korte buis wordt in de lange buis gestoken. Het lichaam kan worden gemaakt van een breed vel papier, of van een rol behang, in meerdere lagen gevouwen in een buis en gelijmd met PVA-lijm. Het aantal lagen wordt handmatig geselecteerd totdat de buis voldoende stijf wordt. De binnendiameter van de hoofdbuis moet gelijk zijn aan de diameter van de brillelens.

De lens (lenzenvloeistoflens) wordt in de eerste buis met een bolle zijde naar buiten bevestigd met behulp van een randring met een diameter gelijk aan de diameter van de lens en een dikte van ongeveer 10 mm. Onmiddellijk nadat de lens op de schijf is geïnstalleerd - diafragma met een gat in het midden van een diameter van 25 - 30 mm - ditHet is noodzakelijk om de significante vervorming van het beeld verkregen door een enkele lens te verminderen. Dit heeft invloed op de vermindering van de hoeveelheid licht die door de lens wordt verzameld. De lens is dichter bij de rand van de hoofdbuis gemonteerd.

Het oculair is dichter bij de oculaireenheid gemonteerdzijn rand. Om dit te doen, moet u een kartonnen houder voor het oculair maken. Het zal bestaan uit een cilinder met een oculair met dezelfde diameter. Deze cilinder wordt bevestigd aan de binnenzijde van de buis door twee schijven met een diameter gelijk aan de binnendiameter van de oculaire eenheid met een opening die qua diameter gelijk is aan het oculair.

Focus zal worden gemaakt door te veranderende afstand tussen de lens en het oculair, vanwege de beweging van de oculaire eenheid in de hoofdbuis, en de fixatie is te wijten aan wrijving. Scherpstellen is handig voor heldere en grote objecten, zoals de maan, heldere sterren, nabijgelegen gebouwen.

Bij het bouwen van een telescoop moet er rekening mee worden gehouden dat de lens en het oculair parallel aan elkaar moeten zijn en dat hun middelpunten strikt op dezelfde lijn moeten liggen.

Je kunt ook experimenteren met de diameteropening van de opening en vind het optimum. Als u een lens gebruikt met een optische sterkte van 0,6 dioptrie (de brandpuntsafstand is 1 / 0,6, wat ongeveer 1,7 m is) - dit vergroot de opening van de lensopening en vergroot de vergroting, maar vergroot de leidinglengte tot 1,7 m.

Het is altijd de moeite waard om te onthouden dat je niet in een telescoop of een ander optisch apparaat naar de zon kunt kijken. Dit zal direct uw gezichtsvermogen schaden.

Dus je hebt het principe van constructie leren kenneneenvoudige telescoop en kan het nu zelf maken. Er zijn andere varianten van de telescoop van brillenglazen of telelenzen. Alle details van de productie, evenals andere informatie waarin u geïnteresseerd bent, kunt u vinden op de websites en forums over astronomie en telescoop. Dit is een zeer breed gebied, het wordt gedaan door zowel beginners als professionele astronomen.

En onthoud, als je je gewoon in het onbekende storteerder de wereld van de astronomie - en naar jouw wens zal het je veel schatten van de sterrenhemel laten zien, zal het de techniek van observatie, het fotograferen van compleet verschillende objecten en vele andere dingen die je niet eens raadt leren.

Duidelijke lucht voor jou!
